TEKNIK RADIOGRAFI THORAX

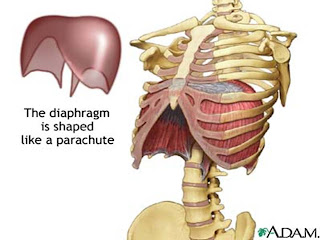

Anatomi daripada thorax
pada manusia :





1. FOTO THORAX POSISI PA
  • Pasien diposisikan erect menghadap bucky stand (kaset vertikal), MSL // garis tengah kaset.
  • Kedua punggung tangannya diletakkan di atas panggul dan siku ditekan ke depan.
  • FFD 150 cm, CR horizontal, CP pada MSL setinggi CV thoracal VI
  • Eksposi pada saat pasien tahan nafas setelah inspirasi penuh, berikan aba- aba : tarik napas … …tahan ! ………... Nafas biasa...!

KRITERIA GAMBAR :

  • Foto mencakup keseluruhan thorax, bagian atas: apeks paru-paru tidak terpotong
  • Bagian bawah: kedua sinus costophrenicus tidak terpotong
  • Diafragma mencapai iga ke- 9 belakang
  • Kedua Os scapula terlempar ke arah lateral
  • C.V. Thoracalis tampak s/d ruas keempat
  • Tampak bayangan bronchus
  • Foto simetris
  • Tampak marker R/ L



2. FOTO THORAX POSISI AP


  • Pasien diposisikan setengah duduk atau supine di atas meja pemeriksaan/brandcar.
  • Kedua lengan lurus disamping tubuh.
  • Kaset di belakang tubuh, MSL // grs tengah kaset
  • FFD: 150 cm
  • CR tegak lurus kaset, CP pada MSL setinggi CV TH VI
  • Beri marker L / R
  • Eksposi pada saat pasien tahan nafas setelah inspirasi penuh

KRITERIA FOTO THORAX POSISI AP :
  • Tampak gambaran thorax proyeksi AP
  • Batas atas apex paru
  • Batas bawah sinus costophrenicus
  • Dinding lateral tidak terpotong
  • CV TH sampai ruas ke empat
  • Diafragma mencapai iga IX belakang
  • Tampak bayangan bronchus
  • Marker L / R & identitas pasien
  • Foto simetris

3. FOTO THORAX POSISI LATERAL
  • Pasien diposisikan erect, MSP // kaset
  • Kedua lengan dilipat di atas kepala
  • Pasang Marker L / R sesuai dengan sisi yang dekat ke kaset
  • FFD: 150 cm,
  • CR : horizontal
  • CP kira-kira satu inci ke depan dari MCL setinggi CV TH VI
  • Eksposi pada saat pasien tahan nafas setelah inspirasi penuh
KRITERIA GAMBARAN POSISI LATERAL:
  • Tampak gambaran thorax proyeksi lateral
  • Bagian Anterior mencakup gambaran sternum
  • Bagian Posterior mencakup Col.Vert. Thoracalis
  • Batas atas apex paru
  • Batas bawah sinus coctoprhenicus dan paru posterior
  • Gambaran iga-iga kiri dan kanan superposisi
  • Gambaran bahu tidak menutupi apex paru
